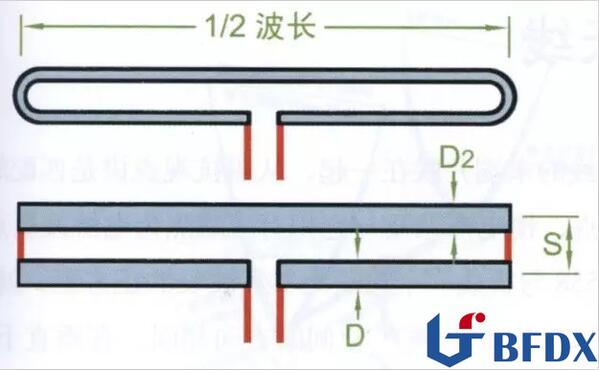

折合振子天線
如果我們把一個中間饋電的半波長主振子和一個半波長寄生振子靠在一起，寄生振子感應得到的電流駐波和電壓駐波和主振子的不但分布相同，由于距離靠得很近，耦合很緊，大小也相同，而且相位延遲可以忽略。它們向所有方向的輻射都同相位疊加，總的輻射方向圖和單個偶極振子沒有什么差別。
但是饋電點流過的只是主振子的電流，只相當于兩個振子的總電流的一半，而所有的功率都是靠主振子電流供給的。由于主振子和寄生振子兩端等電位，互相連接起來時連結段中不會有電流，并不對電路有任何影響。這樣就連成了一個折合偶極振子，或簡稱折合振子。折合振子天線的一個優點是所有導體連在一起，寄生振子的中點可以做為安裝點，結構比中點斷開饋電的偶極振子簡單。
J形天線
J形天線是一種業余無線電愛好者常見的簡易天線。它實際上是一個全波長振子，從全波長振子到J型天線的振子l/2波長作為輻射振子，另外1/2波長僅作為饋電段，對半折合，成為圖中J型天線的下半截，饋電段的兩段反向1/2波長導線中的電流產生的磁場在空間反相，互相抵消，不起發射電磁波的作用。

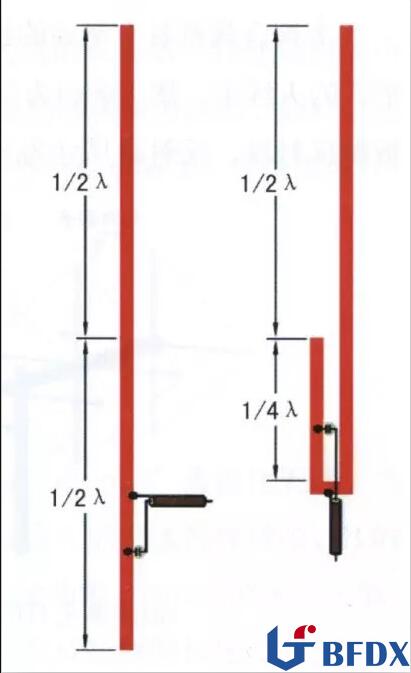

(全波長振子到不平衡饋電J型天線)J形天線的輻射性能和普通半波長偶極天線相差不大，但結構簡單。

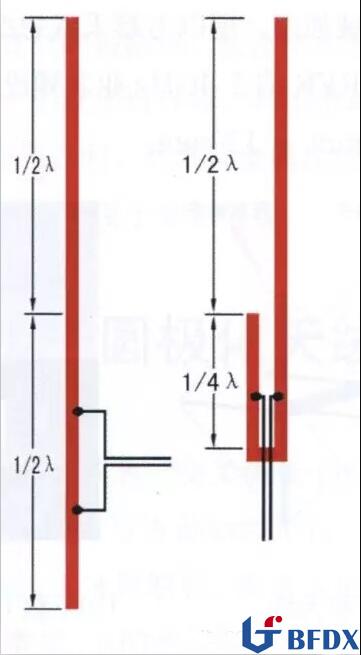

(全波長振子到平衡饋電J型天線)所以是一種很實用的HF和UHF業余頻段天線，也有業余電臺在HF的高頻段使用。當然，J型天線的輻射段也可以做成帶有移相節和2個以上半波長振子的同軸陣列天線，以求取更高的增益。

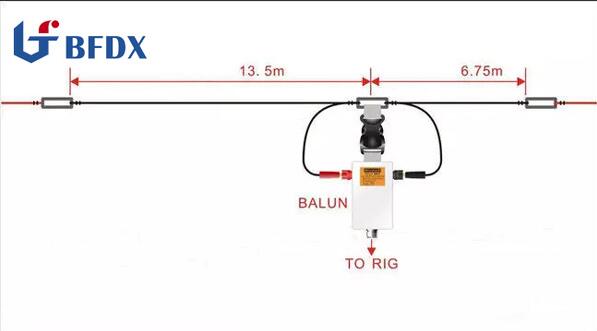

偏饋天線
饋電點偏離中心而又不到端饋程度的天線是偏饋天線，簡稱OCF天線。常見的實例是首先于20世紀30年代由業余愛好者推出的溫頓天線。早期的溫頓天線采用單根饋線引到發射機末級諧振槽路線圈的抽頭上，饋線的長度應在振子長度的I/3左右，其對地阻抗大約在600Q。現代的溫頓天線則在振子的饋電點串進一個阻 抗比為4:1的balun，轉換成50Q同軸電纜連接到收發信機。
有些愛好者發現恰當制作的溫頓天線能夠在多個HF頻段取得較低的駐波比，可作為多頻段天線使用。
